电缆桥架需要接地吗？

电缆桥架需要接地，看看截止2023年有关桥架接地的国家相关标准:

《GB 50303-2015 建筑电气工程施工质量验收规范》

11 梯架、托盘和槽盒安装

11.1 主控项目（强制条文，须严格执行）

11.1.1金属梯架、托盘或槽盒本体之间的连接应牢固可靠，与保护导体的连接应符合下列规定:

1、梯架、托盘和槽盒全长不大于30m时，不应少于2处与保护导体可靠连接;全长大于30m时，每隔20m~30m应增加一个连接点。起始端和终点端均应可靠接地。

2、非镀锌梯架、托盘和槽盒本体之间连接板的两端应跨接保护联结导体，保护联结导体的截面积应符合设计要求。

3、镀锌梯架、托盘和槽盒本体之间不跨接保护联结导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。

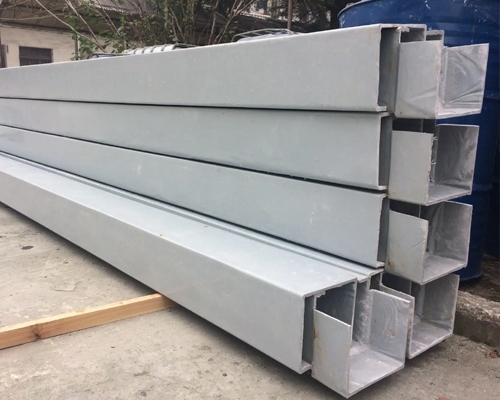

河北电缆桥架厂家讲解桥架接地要求国家标准知识

《T/CECS 31-2017 钢制电缆桥架工程技术规程》

4.8接地

4.8.1 钢制电缆桥架系统的起始端和终端应与建筑物接地装置可靠连接，全长大于30m时，每隔20m〜30m应增加一个接地连接点。

4.8.2 在伸缩缝或连续铰链连接处应采用铜软导线或编织铜线连接，其截面积不应小于16mm2

4.8.3 钢制电缆桥架在岀入建筑物时，应就近与总等电位接地装置进行联结。

GB50169-2016《电气装置安装工程接地装置施工及验收规范》

3.0.4 电气装置的下列金属部分，均须接地：(强制条文，须严格执行)

7 电缆桥架、支架和井架。

以上就是河北电缆桥架厂家给大家讲解的电缆桥架接地要求国家标准知识，希望对大家有所帮助。
